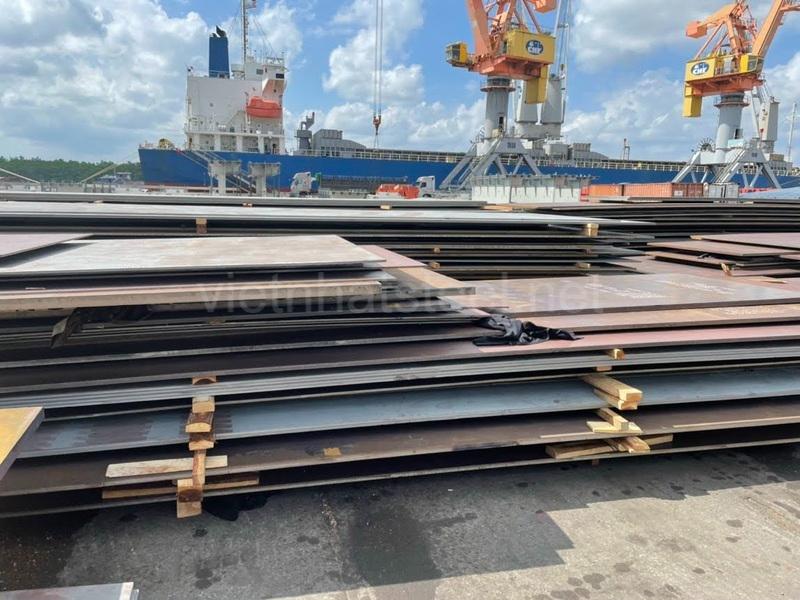

THÉP TẤM TIÊU CHUẨN JIS G3106

Tiêu chuẩn JIS G3106 được định danh cho thép tấm carbon cán nóng được dùng cho kết cấu hàn

Ứng dụng: Thép tấm tiêu chuẩn JIS G3106 bao gồm

SM400A/B/C:Thép hình, thép tấm, thép la dùng cho ốc, vít, thanh giằng, kết cấu hàn xây cầu, nhà tiền chế và mục đích chung

SM490A/B/C: THép tấm cán nóng dùng cho kết cấu ngoài trời, tàu thuyền, xây dựng giàn khoan, trạm phát song, giao thông

SM490YA/YB: thép tấm siêu nặng, dùng cho mục đích hàn, cầu, đường cao tốc

SM520B/C: thép tấm siêu nặng dùng cho kết cầu hàn, cũng là thép tấm kết cấu carbon thấp cường độ cao, thích hợp tạo khuôn lạnh.

SM570: thép tấm hợp kim thấp, cường lực cao, chế tạo các thành phần máy nặng, máy có độ rung cao, liên tục: máy nghiền, cẩu trục, kết cấu xe đầu kéo, tàu, thuyền, toà nhà cao tầng

Thành phần hoá học

Mác thép	Thành phần hoá học
Mác thép	C max	Simax	Mn	P max	S max
SM400A	0.23	-	2.5xc min	0.035	0.035
SM400B	0.20	0.35	0.6-1.40	0.035	0.035
SM400C	0.19	0.35	1.4 max	0.035	0.035
SM490A	0.20	0.55	1.6 max	0.035	0.035
SM490B	0.19	0.55	1.6 max	0.035	0.035
SM490C	0.19	0.55	1.6 max	0.035	0.035
SM490YA	0.20	0.55	1.6 max	0.035	0.035
SM490YB	0.20	0.55	1.6 max	0.035	0.035
SM520B	0.20	0.55	1.6 max	0.035	0.035
SM520C	0.20	0.55	1.6 max	0.035	0.035
SM570	0.19	0.55	1.6 max	0.035	0.035

Tính chất cơ lý

Mác thép	Giới hạn chảy N/mm2 (min)		Giới hạn đứt N/mm2	Độ dãn dài
	Độ dày mm		Độ dày mm	Độ dày	Ký hiệu vật kiểm nghiệm	% min
	Dưới 16	Từ 16-40	Từ 60-100
SM400A SM400B SM400C	245	235	400-510	<5	NO.5	23
				≥5 <16	NO.1A	19
				≥16 <50	NO.1A	22
SM490A SM490B SM490C	325	315	490-610	<5	NO.5	22
				≥5 <16	NO.1A	17
				≥16 <50	NO.1A	21
SM490YA SM490YB	365	355	490-610	<5	NO.5	19
				≥5 <16	NO.1A	15
				≥16 <50	NO.1A	19
SM520B SM520C	365	355	520-640	<5	NO.5	19
				≥5 <16	NO.1A	15
				≥16 <50	NO.1A	19
SM570	460	450	570-720	<5	NO.5	19
				≥5 <16	NO.5	26
				≥16 <50	NO.5	20

Hấp thụ năng lượng va đập

Mác thép	Nhiệt độ thử nghiệm °C	Năng lượng hấp thụ J (min)	Vật thử nghiệm
SM400B	0	27	No.4 in rolling direction
SM400C	0	47
SM490B	0	27
SM490C	0	47
SM490YB	0	27
SM520B	0	27
SM520C	0	47
SM570	-5	47

Mác thép tương đương

ASTM	DIN	BS EN	AFNOR	UNI	JIS	GOST
A 570 Gr.40	S275JRSt44-2	Fe 430 B FN 1449 43/25 HR	E 28-2	AE 275 B Fe 430 B FN	SM 400 A;B;C	St4ps; sp
A 572 Gr.65	E335 (Fe 590-2) St 60-2	Fe 60-2 4360-55 E; 55 C	A 60-2	Fe 60-2 Fe 590	SM 570	St6ps; sp
